| Oxyde de zinc 60 | Oxyde de zinc 35 | Oxyde de zinc 20 | |
| Surface spécifique | 60 ± 5 m2/g | 35 ± 2 m2/g | 20 ± 2 m2/g |
| Taille des particules primaires | 10 – 15 nm | 20 – 25 nm | 20 – 50 nm |
| Taille de l'agglomérat | 0,2 – 0,3 µm | 0,3 – 0,4 µm | 0,4 – 0,5 µm |
| Pureté | > 99 Gew.% | > 99 Gew.% | > 99 Gew.% |
| Densité apparente | 80 kg/m3 | 90 – 100 kg/m3 | 100 kg/m3 |
| Phase cristallographique | Zincite | Zincite | Zincite |
| Application possible |
|
|
|
| Fiche technique | Télécharger | Télécharger | Télécharger |

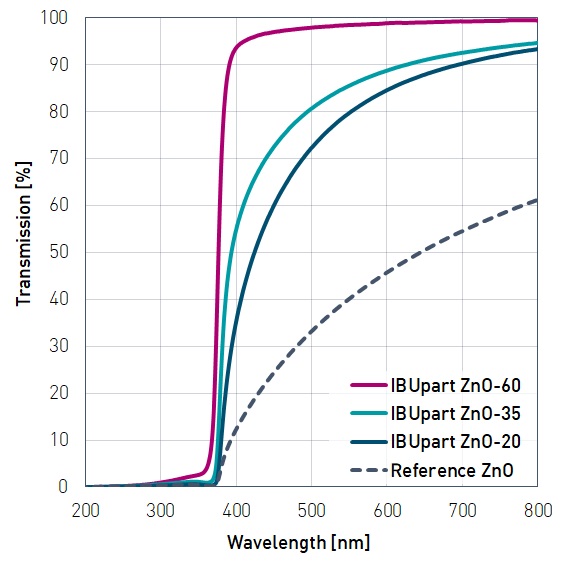

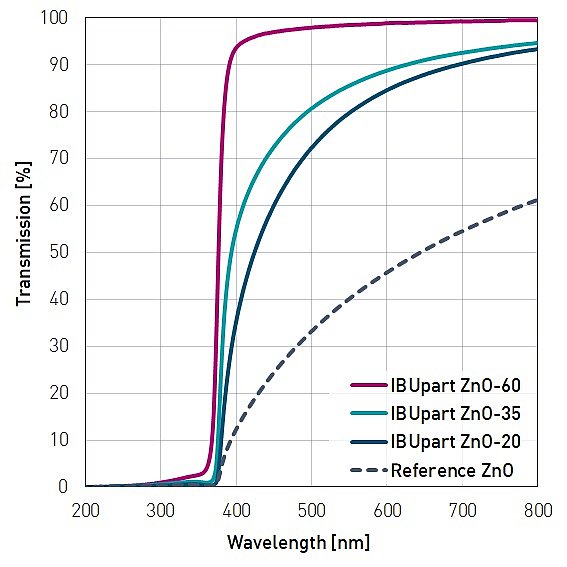

L'oxyde de zinc transparent dans les produits de protection contre les UV
L'oxyde de zinc présente une absorption élevée de la lumière sur toute la gamme des UV. C'est pourquoi ce matériau convient comme produit de protection solaire dans les cosmétiques, les peintures et les vernis. Les nanoparticules de ZnO dispersées d'une taille inférieure à 40 nm sont transparentes à la lumière visible et peuvent être utilisées dans des peintures claires de protection contre les UV.
Les solutions de protection UV traditionnellement utilisées atteignent leurs limites à mesure que les exigences augmentent. L'oxyde de zinc peut être utilisé comme protection contre les UV, couvrant toute la gamme des UV-C à UV-A, ainsi que pouvant être utilisé comme filtre à large spectre et étant photocatalytiquement inactif et donc stable sur une longue période.
L'inconvénient majeur de l'oxyde de zinc est la formation d'une couche opaque après le séchage, ce qui explique pourquoi il n'a pas été très bien accepté jusqu'à présent dans les produits de protection contre les UV. Nous avons remédié à ce problème en réduisant la taille des particules à l'échelle nanométrique. Les agglomérats de particules primaires atteignent des tailles établies comme sûres, nettement supérieures à 120 nm, mais conservent une transparence exceptionnelle dans le spectre de rayonnement visible.
Une protection totale contre les UV est obtenue à partir d'une faible concentration, qui se maintient grâce à de bonnes propriétés de dispersion dans l'eau et les solvants organiques, même lorsqu'on les transforme en suspension.
Autres utilisations de l'oxyde de zinc
L'oxyde de zinc présente des propriétés mécaniques, électriques, piézoélectriques et optiques particulières qui lui permettent d'être souvent utilisé comme additif dans la fabrication de caoutchouc ou de céramique. Il est également utilisé comme pigment ou comme ingrédient dans les produits pharmaceutiques.
En électrotechnique, les produits à base de ZnO sont utilisés pour les varistances et les capteurs. En outre, le dopage de substrats d'oxyde de zinc permet d'obtenir des semi-conducteurs de type n. Ceux-ci peuvent être utilisés pour les cellules solaires ou les écrans LCD.
En tant qu'additif pour le béton, l'oxyde de zinc réduit le temps de durcissement et améliore les propriétés hydrauliques du matériau de construction. Lors de la vulcanisation des pneus, l'oxyde de zinc sert de catalyseur et améliore le transfert de chaleur dans le pneu, ce qui augmente sa durée de vie. Les industries du verre et de la céramique utilisent l'oxyde de zinc comme composant des glaçures, où il sert principalement de fondant et produit une surface brillante.
L'industrie chimique utilise également l'oxyde de zinc comme catalyseur dans un grand nombre de réactions. La synthèse du méthanol à partir du gaz de synthèse, par exemple, l'un des principaux processus de base de l'industrie chimique, fait appel à un système d'oxyde de Cu-Zn-Al.
Production d'oxyde de zinc
Chez IBU-tec, l'oxyde de zinc à l'échelle nanométrique est produit par des processus d'aérosols de flamme, pour lesquels nous utilisons nos réacteurs à pulsation. Le processus de production fournit des tailles de particules influençables dans une distribution étroite. Par rapport à la synthèse de nanoparticules par des procédés sol-gel, moins d'étapes de processus sont nécessaires et aucun déchet aqueux n'est produit.
